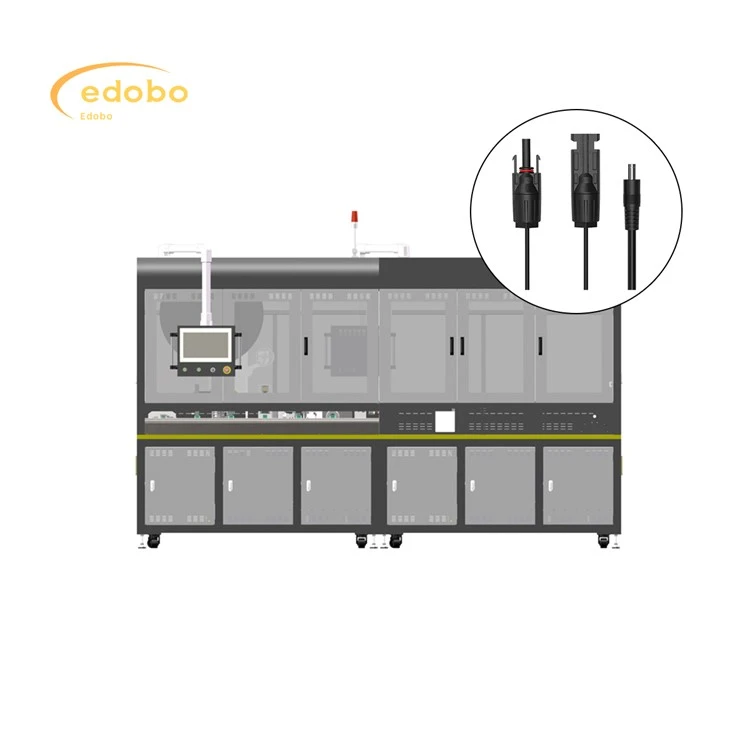

Meaisín Criogála Bosca Acomhal Gréine

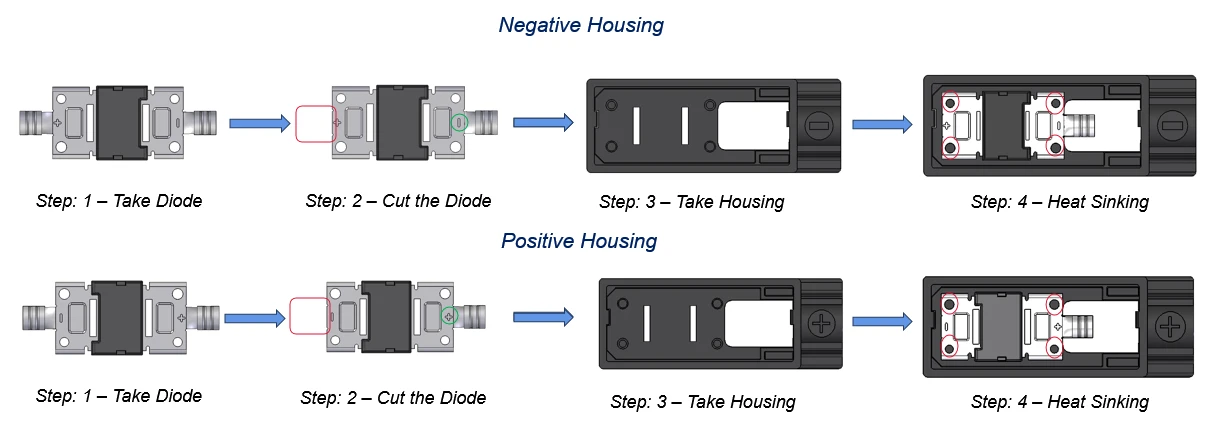

1.Take dé -óid:

Déanann oibreoir (nó meaisín piocadh agus áit i thus leath-uathoibrithe) dé-óid a aisghabháil.

2.Cut an dé -óid:

Déantar luaidhe an dé -óid (na sreanga miotail a shíneann ón gcorp dé -óid) a bhearradh go dtí an fad ceart. Taispeánann an íomhá imlíne dhearga, b'fhéidir nuair a tharlaíonn an gearradh. Tá gearradh beacht ríthábhachtach chun teagmháil chuí agus leictreach a chinntiú.

3. Tithíocht a dhéanamh:

Faightear an tithíocht chuí (an "tithíocht dhiúltach" nó an "tithíocht dhearfach").

.

Cuirtear an dé -óid bearrtha isteach sa tithíocht. Is dócha go léiríonn na ciorcail dhearga na pointí teagmhála ina ndéanann an dé -óid teagmháil leictreach le codanna miotail laistigh den tithíocht. Soláthraíonn an chéim seo tóin teasa freisin - Teas a aistriú ó dé -óid.

Polaraíocht: Tá an próiseas scartha go soiléir i gcéimeanna "tithíocht dhiúltach" agus "tithíocht dhearfach", ag léiriú go bhfuil polaraíocht an dé -óid (críochfoirt dhearfacha agus dhiúltacha) ríthábhachtach. Tá na Cásálacha deartha ar bhealach difriúil chun a chinntiú go gcuirtear an dé -óid isteach i gceart.

Teagmháil Leictreach: Tugann an chéim “tóin teasa” le tuiscint go ndéanann an dé -óid teagmháil leictreach daingean le heilimintí seoltaí laistigh den tithíocht. Tá sé seo riachtanach don bhosca acomhal feidhmiú i gceart.

Rialú cáilíochta:

Cigireacht amhairc ar na dé -óidí roimh agus tar éis gearrtha.

Polaraíocht an dé -óid a sheiceáil.

A chinntiú go gcuirfear isteach agus ar shuíocháin chuí an dé -óid laistigh den tithíocht.

D’fhéadfadh tástáil leictreach a dhéanamh chun an nasc a fhíorú.

Tionól breise: Níl anseo ach cuid amháin den tionól bosca acomhal foriomlán. Tar éis an chomhtháthaithe dé -óid seo, bheadh ​​céimeanna breise ann, mar shampla:

An sreangú inmheánach a nascadh.

Ag cur an bhosca acomhal leis an bpainéal gréine.

An bosca acomhal a photáil nó a shéalú chun é a chosaint ón gcomhshaol.

Ag cur faireoga cábla nó cónascairí leis.

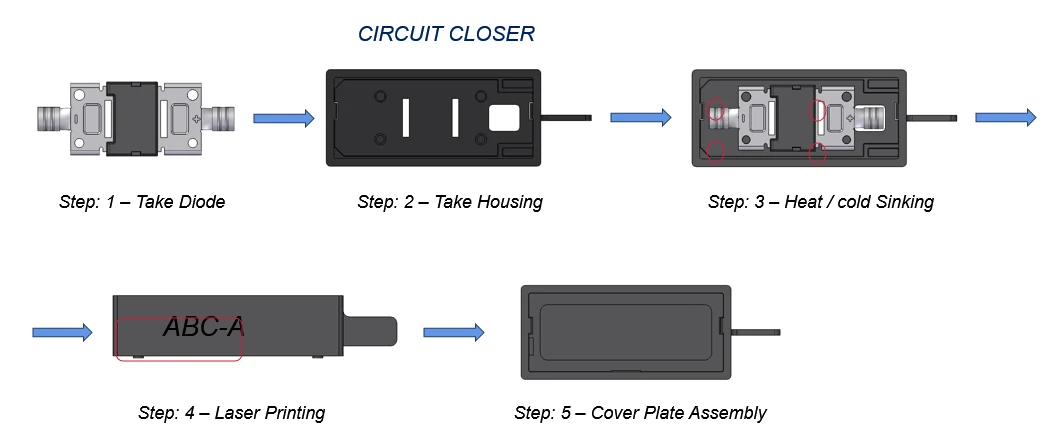

Céim 1: Tóg dé -óid:

Faightear dé -óid (de láimh nó trí chóras uathoibrithe).

Céim 2: Tógáil Tithíocht:

An tithíocht chuí

Céim 3: Teas / Fuar Fuar:

Comhcheanglaíonn an chéim seo roinnt gníomhartha:

Dé -óid a chur isteach: Cuirtear an dé -óid isteach sa tithíocht.

Ceangal Leictreach: Déanann luaidhe an dé -óid teagmháil le heilimintí seoltaí laistigh den tithíocht.

Gearradh: Ní gá gearradh a thuilleadh a thuilleadh.

Céim 4: Priontáil léasair:

Tá an tithíocht marcáilte le faisnéis a aithint (m.sh. "ABC-A") ag baint úsáide as córas priontála/greanta léasair.

Céim 5: Tionól Pláta Clúdaigh:

Tá an pláta clúdaigh ceangailte leis an tithíocht, ag cur na gcomhpháirteanna inmheánacha faoi iamh.

Is iad na hamhábhair a theastaíonn chun an trealamh seo a tháirgeadh ná: Comhlacht bosca diúltach lárnach agus modúil chomhfhreagracha (feadáin), bloic bhrú, cáblaí le cónaisc suiteáilte.

Réadú feidhme.

① Beathú uathoibríoch an chomhlachta bhosca diúltacha lárnacha. Beathú uathoibríoch an mhodúil. Tionól agus seamadh an mhodúil leis an gcomhlacht bosca. Tástáil feidhmíochta leictreach an chomhlachta idirmheánaigh, códú. Díluchtú uathoibríoch.

② (Comhlacht Bosca Dearfach agus Diúltach) Riveting cábla láimhe, stripping cábla uathoibríoch, seamadh (le braiteoir brú), sádrú, cigireacht amhairc CCD, suiteáil bloc brú uathoibríoch, táthú ultrasonaic uathoibríoch, tástáil feidhmíochta leictreach uathoibríoch, códú uathoibríoch, díluchtú uathoibríoch.

3. Riachtanais Trealamh

① Déanfar gach cuid a thagann i dteagmháil le hamhábhair a shnasú chun a chinntiú nach ndéantar damáiste, scríobtha nó scríobtha do dhromchla na n -amhábhar.

② Cinntigh cóimheas comhbhrúite sreinge rivet.

③ Tá fórsa nasctha nach lú ná 350 N ag táthú ultrasonaic an bhloic ina saothraítear

④ Tomhas Leictreach agus Comhtháthú Sonraí Cód. ⑤c/t: 4 soicind.

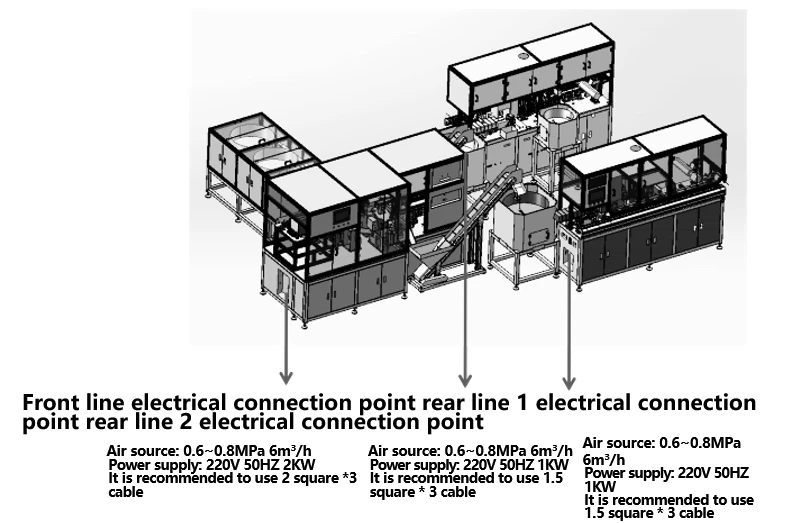

1. Tá an líne táirgthe oiriúnach do phróiseáil uathoibrithe cáblaí fótavoltacha. Sreabhann an líne táirgthe ó chlé go deas agus is féidir léi stripping sreinge, crochadh teirminéil, braite CCD, snáithe cónascaire, casadh cnónna, bosca acomhal a chnagadh, braite CCD a bhaint amach

2. Trastomhas sreinge infheidhme: 4mm²

3. Fad na líne: 15 {0 mm {-600 mm, lamháltas ± 0.002 * l +1 mm;

4. Réimse fad peel: 1-9 mm;

5. Rithim Táirgthe: Níos mó ná nó cothrom le 4 soicind;

6. Méid óstach: 1200 × 4000 × 2400mm

7. Córas Oibriúcháin Meaisín Daonna: Tá an comhéadan scáileáin inbhraite simplí agus soiléir, rud a cheadaíonn rialú tapa a dhéanamh ar oibriú an mheaisín. Is féidir na paraiméadair go léir a shocrú agus a stóráil go héasca, agus taispeántar na treoracha oibríochta ar bhealach iomasach agus simplí trí íomhánna. Tagann sé le feidhm chosanta pasfhocal 4- (le ceadanna roinnte ina n -oibreoir, rialú cáilíochta, teicneoir, agus bainisteoir), solas locht, agus comhordú cód locht le haghaidh cothabhála, cothabháil éasca agus laghdú costais a bhaint amach;

8. Baineann an chuid is mó de na stáisiúin oibre úsáid as táirgí aibí le haghaidh comhtháthaithe chun cobhsaíocht táirgí a chinntiú;

9. Córas rialaithe mótair servo a ghlacadh chun cruinneas an táirge a chinntiú;

10. Is féidir leis an gclár suas le 100 comhad a stóráil agus is féidir teacht air trí uimhir an chláir a roghnú. Bailíonn an freastalaí bunachar sonraí sonraí táirgthe agus eagraíonn sé cáilíocht don líne táirgthe, rud a fhágann go bhfuil sé áisiúil don chóras uachtarach (MES nó ERP) sonraí a bhaint agus sonraí próiseála a rianú le linn táirgeadh táirgí tríd an líonra;
