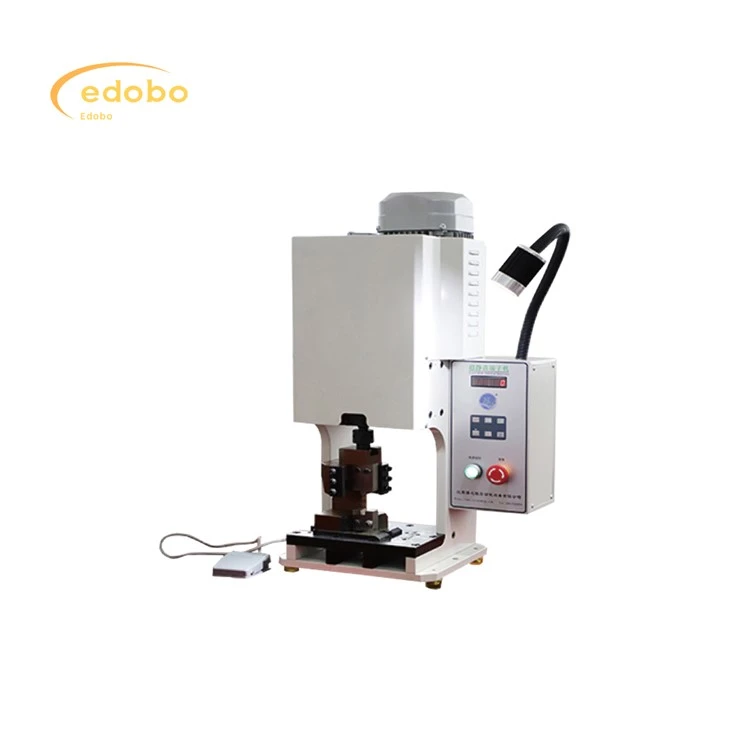

Trealamh táirgthe cónascaire painéal gréine

Tá raon cuimsitheach trealaimh uathoibrithe i líne táirgthe na ngrianphainéal painéil, ag obair le chéile chun próiseas an -éifeachtach a sheachadadh. Tosaíonn an córas le friothálacha sreinge fad seasta, sreang a dháileadh ag faid bheachta. Friothálaí sreinge (aistriú), ag baint úsáide as clampaí, ansin iompraíonn sé na sreanga gearrtha idir stáisiúin oibre. Áirítear leis na stáisiúin seo meaisín gearrtha agus feannadh le haghaidh baint inslithe, meaisín cryping chun cónaisc a cheangal, agus stáisiún braite roghnach méid crimp le haghaidh dearbhaithe cáilíochta. Leanann an friothálaí sreinge (aistriú) ar aghaidh ag bogadh na cónaisc atá le cóimeáil go páirteach chuig an meaisín snáithe cónascaire agus an meaisín casadh cnó, ag uathoibriú na gcéimeanna cóimeála deiridh. Ullmhaíonn meaisín tiomnaithe cábla cáblaí cáblaí tríd an seaicéad seachtrach a bhaint. Críochnaíonn an próiseas le meaisín aicmithe as líne, a shórtálann cónascairí críochnaithe go huathoibríoch, ag scaradh táirgí (OK) ó aonaid lochtacha (NG), ag ráthaíocht nach bhfágann cónascairí den scoth an líne táirgthe. Feabhsaíonn an cur chuige comhtháite, uathoibrithe seo go mór luas an táirgthe, laghdaíonn sé láimhseáil láimhe, agus laghdaíonn sé an baol earráidí.

Glaoigh Linn

Cur síos

Paraiméadair theicniúla

Solar Panels Production Automatic Trimming

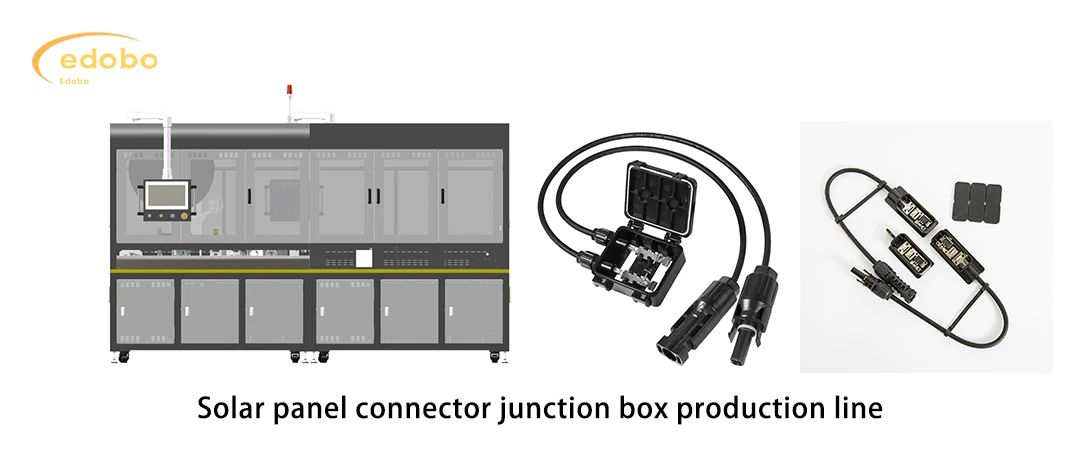

Solar panel connector junction box production line

produc features

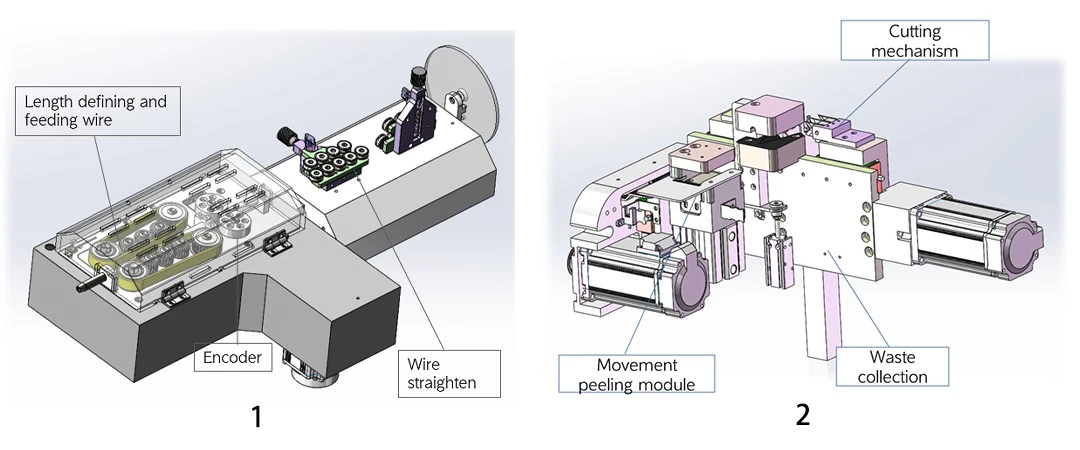

Fixed Length Wire Feeder

Friothálaí sreinge fad 1.fixed:Cinntíonn sé faid sreinge beachta agus comhsheasmhacha don phróiseáil is fearr.

Glacadh le córas iomlán servo agus próiseáil lúb dúnta chun cobhsaíocht fad na líne gearrtha a chinntiú;

2. Meaisín a chur agus a scamhadh:Uathoibriú a dhéanamh ar ghearradh agus ar stopadh inslithe, ag ullmhú sreanga le haghaidh crochta.

Agus tú ag feannadh, ná scríobadh ná gearr an sreang chopair; Scamhadh agus craiceann

Tá córas bailithe dramhaíola feistithe chun an craiceann snáithe gearrtha a bhailiú agus a phróiseáil.

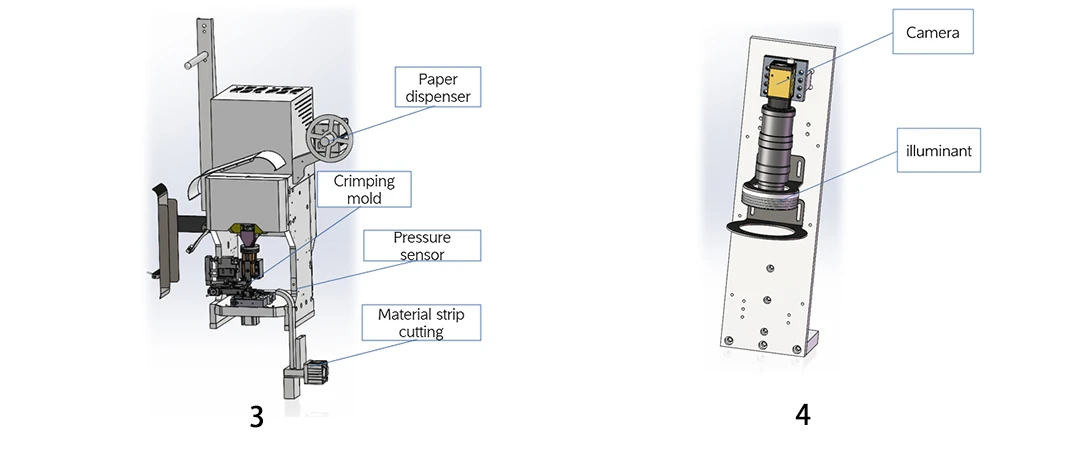

Crimping machine

3. Meaisín Crimping:Críochnaíonn an stáisiún go príomha na críochfoirt agus na sreanga. Glacann an chumhacht córas servo le cruinneas crochta ± {0. 02mm;

Tá an stáisiún oibre feistithe le monatóireacht brú OES chun caighdeán an chnagadh a bhrath;

Stáisiún Braite Méid 4.Crimp (Roghnach):Soláthraíonn rialú cáilíochta trí thoisí crimp a fhíorú, ag cinntiú feidhmíocht chomhsheasmhach.

Glacann an modúl córas amhairc chun cuma na sreanga copair nochta, na seasaimh chriogáin sreinge copair, srl.

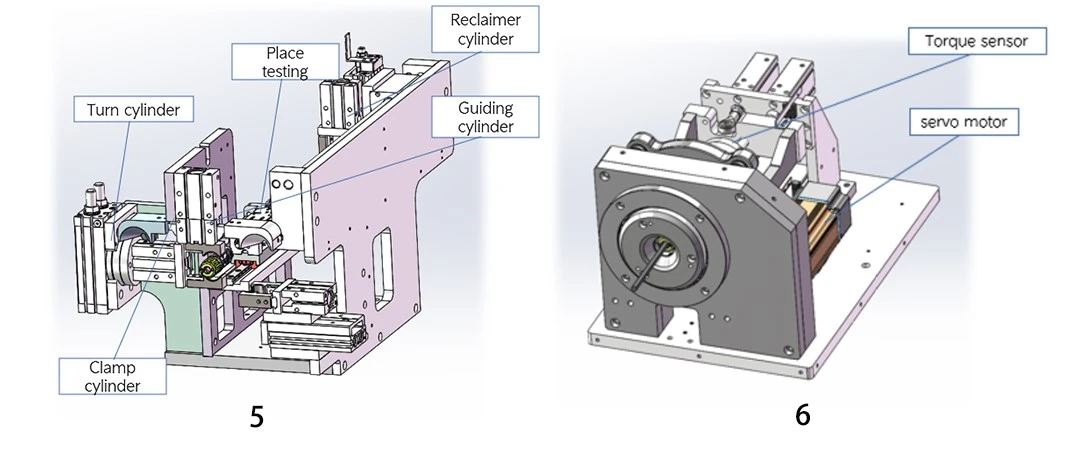

Connector threading machine and nut twisting machine

Meaisín snáithe 5.Connector:Déanann sé an próiseas chun sreanga a chur isteach i gcluichí cónascaire a uathoibriú.

Críochnaíonn an stáisiún an fheidhm den chuid is mó de cháblaí a chur isteach le críochfoirt chriogáilte ina chónaisc;
Tá braiteoirí i bhfeidhm ag an stáisiún chun a fháil amach an bhfuil na críochfoirt curtha isteach i gceart;

Meaisín casadh 6.NUT:Fágann sé go daingean cnónna ar chónaisc, ag críochnú an tionóil.

Tá braiteoir suímh sa stáisiún chun a fháil amach an bhfuil an cónascaire curtha isteach i bhfeidhm;
Feistithe le braiteoir chasmhóiminte ar féidir leis méid an chasmhóiminte a bhrath i bhfíor -am

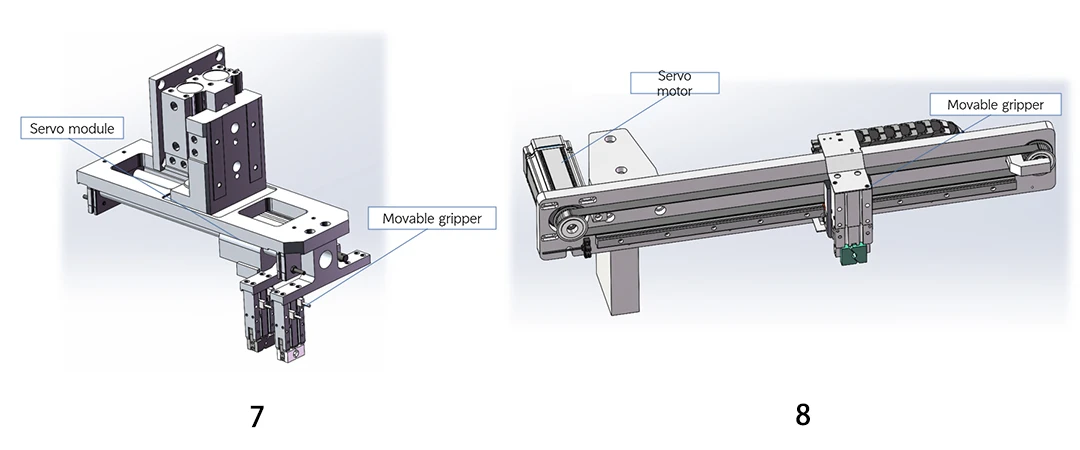

Wire transfer clamp

7. Stáisiún Leithlithe:Críochnaíonn an stáisiún aistriú sreanga den chuid is mó chun próiseáil an deireadh eile a éascú.

Meaisín Aicmithe 8.Offline:Sórtáil táirgí críochnaithe go huathoibríoch, ag scaradh maith (OK) ó aonaid lochtacha (NG).

Críochnaíonn an stáisiún oibre go príomha as líne na dtáirgí;
Is féidir le húsáid mótair servo táirgí lochtacha a dheighilt ó tháirgí maithe;

Solar Panels Production Automatic Trimming

production machine

Solar Panels Production Automatic Trimming

Príomhscannán	Sonraíocht
Fad phróiseála	Stáisiúin gléasta saincheaptha bunaithe ar mhúnla cónascaire
Cumas táirgthe	{15-20 ríomhairí/min
Feidhmigh	Tionól go hiomlán uathoibríoch de na comhpháirteanna cónascaire go léir
Teocht oibriúcháin	Céim {0-40 (32-104 Céim f)
Taise	40%-80%
Ráta cáilíochta táirge	Níos mó ná nó cothrom le 99%
Aerbhrú	{0. 5 MPa {- 0. 7 MPa (éilíonn sé foinse aeir glan, tirim)
Soláthar cumhachta	AC 220V/50Hz
